CNC(컴퓨터 수치 제어) 가공 영역에서는 이송 속도와 스핀들 속도라는 두 가지 기본 매개변수가 제조 공정의 효율성, 품질 및 정밀도를 결정하는 데 중추적인 역할을 합니다. 노련한 CNC 가공 공급업체로서 저는 이러한 요인이 어떻게 프로젝트를 성사시키거나 망칠 수 있는지 직접 목격했습니다. 이 블로그 게시물에서는 이송 속도와 스핀들 속도의 복잡성을 자세히 살펴보고 정의, 중요성, 특정 가공 요구 사항에 맞게 최적화하는 방법을 살펴보겠습니다.
이송 속도 이해
CNC 가공의 이송 속도는 가공 과정에서 절삭 공구가 공작물을 따라 이동하는 속도를 나타냅니다. 이는 일반적으로 회전당 거리(예: 회전당 인치 또는 회전당 밀리미터) 또는 분당 거리(예: 분당 인치 또는 분당 밀리미터) 단위로 측정됩니다. 이송 속도는 재료 제거 속도, 표면 조도 및 공구 수명에 직접적인 영향을 미치기 때문에 중요한 매개변수입니다.
일반적으로 이송 속도가 높을수록 재료 제거 속도가 빨라져 가공 시간이 크게 단축되고 생산성이 향상됩니다. 그러나 이송 속도가 너무 높으면 표면 조도가 떨어지고 공구가 과도하게 마모되며 공구가 파손될 수도 있습니다. 반면, 이송 속도가 낮을수록 표면 조도가 더 부드러워지고 공구 수명이 연장될 수 있지만 가공 시간이 늘어나고 생산성이 저하됩니다. 따라서 최적의 이송 속도를 찾는 것은 가공되는 재료, 절삭 공구 유형, 원하는 표면 조도 등 여러 요소를 신중하게 고려해야 하는 섬세한 균형입니다.
이송 속도에 영향을 미치는 요인
- 재료 특성:재료마다 절단 특성이 다르며 이는 최적의 이송 속도에 큰 영향을 미칠 수 있습니다. 예를 들어, 알루미늄 및 황동과 같은 부드러운 재료는 일반적으로 강철 및 티타늄과 같은 단단한 재료보다 더 높은 이송 속도를 견딜 수 있습니다. 이는 재료가 부드러울수록 절단하기 쉽고 과도한 공구 마모나 손상 없이 더 높은 이송 속도를 사용할 수 있기 때문입니다.
- 절삭 공구 형상:절삭날 수, 경사각, 여유각을 포함한 절삭 공구의 형상도 이송 속도에 영향을 미칠 수 있습니다. 절삭날이 더 많은 공구는 절삭력을 더 균등하게 분산시키기 때문에 일반적으로 더 높은 이송률을 견딜 수 있습니다. 또한 포지티브 경사각을 가진 도구는 네거티브 경사각을 가진 도구보다 더 효율적으로 절단할 수 있고 더 높은 이송 속도를 견딜 수 있습니다.
- 원하는 표면 마감:원하는 표면 조도는 이송 속도를 결정할 때 고려해야 할 또 다른 중요한 요소입니다. 표면 마감이 매끄러우면 일반적으로 떨림 자국이나 도구 자국과 같은 표면 결함의 형성을 최소화하기 위해 더 낮은 이송 속도가 필요합니다. 반대로 표면 마감이 거칠면 더 높은 이송 속도를 견딜 수 있어 생산성이 높아집니다.
스핀들 속도 이해
CNC 가공에서 스핀들 속도는 가공 작업 유형에 따라 절삭 공구 또는 공작물의 회전 속도를 나타냅니다. 일반적으로 분당 회전수(RPM)로 측정됩니다. 스핀들 속도는 공구의 절삭날이 공작물에 대해 상대적으로 이동하는 속도인 절삭 속도에 직접적인 영향을 미치기 때문에 또 다른 중요한 매개변수입니다.
절삭 속도는 가공 공정의 효율성과 품질을 결정하는 중요한 요소입니다. 절단 속도가 높을수록 일반적으로 재료 제거 속도가 빨라지고 표면 조도가 향상됩니다. 그러나 절삭 속도가 너무 높으면 과도한 공구 마모, 발열, 심지어 공구 고장이 발생할 수 있습니다. 반면, 절삭 속도가 낮을수록 공구 마모와 발열이 줄어들 수 있지만 소재 제거율이 감소하고 가공 시간이 늘어납니다. 따라서 생산성과 공구 수명 사이에서 원하는 균형을 이루려면 최적의 스핀들 속도를 찾는 것이 필수적입니다.
스핀들 속도에 영향을 미치는 요인
- 재료 특성:이송 속도와 마찬가지로 가공되는 재료는 최적의 스핀들 속도에 상당한 영향을 미칩니다. 더 단단한 재료는 일반적으로 과도한 공구 마모 및 손상을 방지하기 위해 더 낮은 스핀들 속도가 필요합니다. 이는 더 단단한 재료가 더 많은 열을 발생시키고 재료를 제거하는 데 더 많은 절삭력이 필요하기 때문입니다. 반대로, 부드러운 소재는 절단이 더 쉽고 열 발생이 적기 때문에 더 높은 스핀들 속도를 견딜 수 있습니다.
- 절단 도구 재료:절삭 공구의 재질도 스핀들 속도를 결정하는 데 중요한 역할을 합니다. 절삭 공구 재료에 따라 내열성과 내마모성이 다르므로 허용할 수 있는 최대 절삭 속도에 영향을 줄 수 있습니다. 예를 들어 고속강(HSS) 공구는 내열성이 낮기 때문에 일반적으로 초경 공구보다 낮은 스핀들 속도에서 작동할 수 있습니다.
- 도구 직경:절삭 공구의 직경은 스핀들 속도를 결정할 때 고려해야 할 또 다른 중요한 요소입니다. 직경이 큰 공구는 일반적으로 동일한 절삭 속도를 유지하기 위해 직경이 작은 공구보다 낮은 스핀들 속도가 필요합니다. 이는 동일한 RPM에서 더 큰 직경의 공구 절삭날이 더 작은 직경의 공구 절삭날보다 더 빠른 선형 속도로 움직이기 때문입니다.
이송 속도 및 스핀들 속도 최적화
이송 속도와 스핀들 속도를 최적화하는 것은 CNC 가공에서 최상의 결과를 얻는 데 중요한 단계입니다. 다음은 이러한 매개변수를 최적화하는 데 도움이 되는 몇 가지 팁입니다.
- 도구 제조업체 권장 사항을 참조하십시오.공구 제조업체는 일반적으로 가공되는 재료와 가공 작업 유형을 기반으로 절삭 공구에 권장되는 이송 속도와 스핀들 속도를 제공합니다. 이러한 권장 사항은 특정 애플리케이션에 대한 최적의 매개변수를 결정하기 위한 좋은 출발점입니다.
- 테스트 컷 수행:이송 속도와 스핀들 속도에 대한 시작점이 있으면 자재 조각에 대해 테스트 절단을 수행하여 결과를 평가하는 것이 좋습니다. 테스트 절단 중 표면 조도, 공구 마모 및 절삭력에 주의하십시오. 결과에 따라 필요에 따라 이송 속도와 스핀들 속도를 조정할 수 있습니다.
- 가공 소프트웨어 사용:많은 최신 CNC 기계에는 재료, 도구 및 가공 작업을 기반으로 최적의 이송 속도와 스핀들 속도를 자동으로 계산할 수 있는 가공 소프트웨어가 장착되어 있습니다. 이러한 소프트웨어 프로그램은 고급 알고리즘과 절단 데이터 라이브러리를 사용하여 정확하고 신뢰할 수 있는 권장 사항을 제공합니다.
CNC 가공 서비스의 응용 분야
CNC 가공 시설에서는 고품질 부품을 효율적으로 제공하기 위해 이송 속도와 스핀들 속도를 최적화하는 것이 얼마나 중요한지 잘 알고 있습니다. 우리는 다음을 포함하여 광범위한 CNC 가공 서비스를 제공합니다.수직형 머시닝센터,벨트 풀리, 그리고축 코어가공.

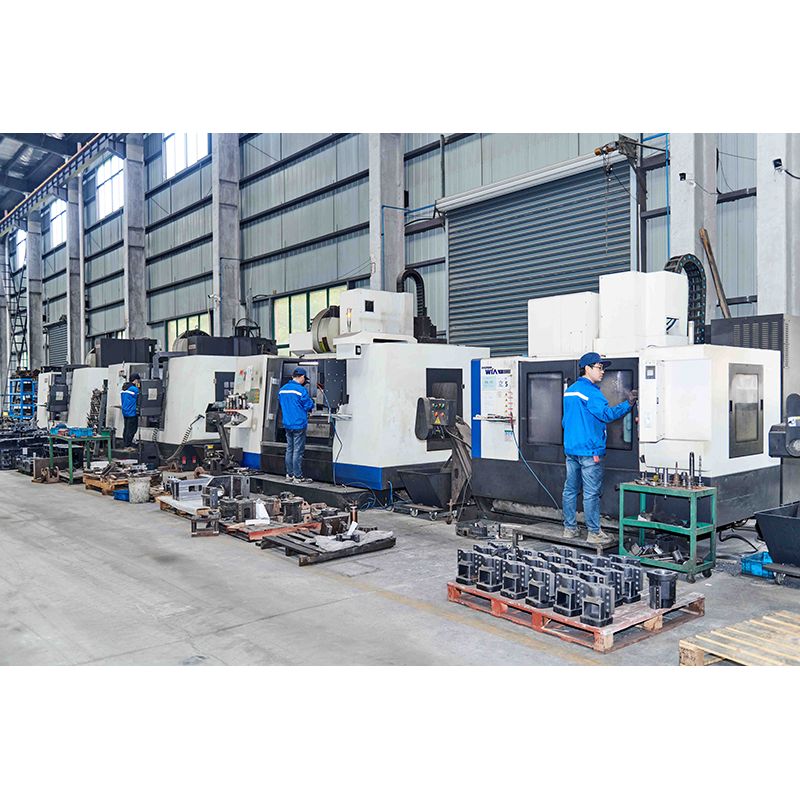

수직형 머시닝 센터 서비스의 경우 가공되는 부품의 재질과 형상을 기준으로 이송 속도와 스핀들 속도를 신중하게 선택합니다. 이를 통해 가공 시간과 공구 마모를 최소화하면서 정확한 치수와 매끄러운 표면 조도를 얻을 수 있습니다. 당사의 벨트 풀리 가공 서비스에는 풀리의 적절한 맞춤과 성능을 보장하기 위해 이송 속도와 스핀들 속도의 정밀한 제어가 필요합니다. 이러한 매개변수를 최적화함으로써 우리는 고객의 정확한 사양을 충족하는 고품질 벨트 풀리를 생산할 수 있습니다.
축 코어 가공의 경우 이송 속도와 스핀들 속도는 필요한 정확도와 표면 조도를 달성하는 데 매우 중요합니다. 우리는 고급 CNC 기술과 절단 도구를 사용하여 이러한 매개변수를 최적화하고 공차가 엄격하고 표면 품질이 우수한 축 코어를 생산합니다.
결론
결론적으로 이송 속도와 스핀들 속도는 CNC 가공에서 제조 공정의 효율성, 품질 및 정밀도에 큰 영향을 미칠 수 있는 두 가지 중요한 매개 변수입니다. 이러한 매개변수에 영향을 미치는 요소를 이해하고 이를 특정 응용 분야에 맞게 최적화하면 생산성, 공구 수명 및 표면 조도 측면에서 최상의 결과를 얻을 수 있습니다.
고품질 CNC 가공 서비스가 필요한 경우 당사에 연락하여 프로젝트 요구 사항을 논의하시기 바랍니다. 숙련된 엔지니어와 기계 기술자로 구성된 당사 팀은 최고의 솔루션을 제공하고 완전한 만족을 보장하기 위해 최선을 다하고 있습니다. 여러분의 아이디어가 현실화될 수 있도록 함께 노력합시다.
참고자료
- 부스로이드, G., & 나이트, 워싱턴(2006). 가공 및 공작 기계의 기초. CRC 프레스.
- Kalpakjian, S., & Schmid, SR (2010). 제조 공학 및 기술. 피어슨.
- 트렌트, EM, & Wright, PK (2000). 금속 절단. 버터워스-하이네만.
